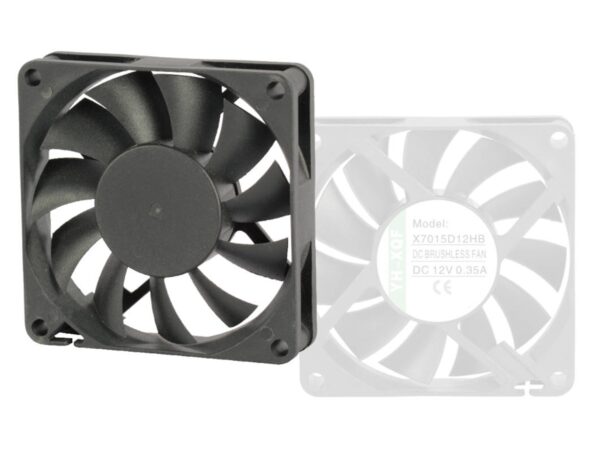

7015

DC 팬

7015

, 70x70x15mm

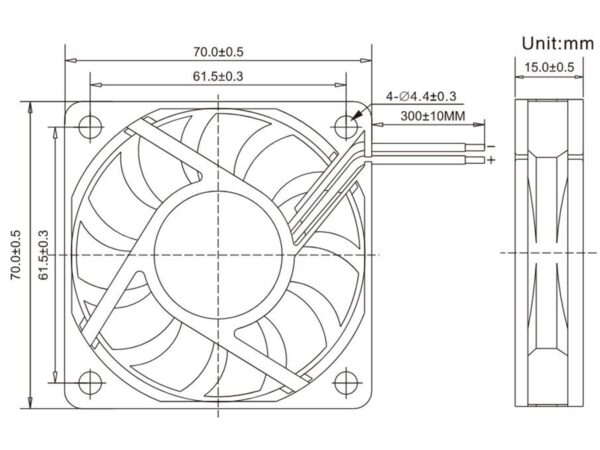

치수 도면

지금 문의

도면 업로드(최대: 5MB, 형식: JPG, PDF, DWG, ZIP 등)

지금 문의하기

일반 사양

프레임: 열 플라스틱, UL 94V-0
임펠러: 열 플라스틱, UL 94V-0
리드 와이어: UL 유형 （+） 빨간색, (-) 검은색
작동 온도: -10℃~70℃, 35%~85%RH
보관 온도: -40℃~80℃, 35%~85%RH
모터 보호: 임피던스 보호, 역극성 보호

기능 설명

DC 팬의 '자동 재시작' 기능을 사용하면 전원이 중단되거나 특정 비정상적인 조건이 해결되면 팬이 자동으로 작동을 재개할 수 있습니다. 이 기능은 수동 개입 없이도 팬의 중단 없는 작동을 보장하여 팬이 사용하는 장비의 안정성과 편의성을 향상시킵니다.

작동 원리

정전이 발생하면 팬이 회전을 멈춥니다. 팬 내부의 자동 재시작 회로가 전원 손실을 감지하고 전원 상태를 지속적으로 모니터링합니다. 전원이 복구되면 회로는 팬의 모터에 신호를 전송하여 팬이 다시 작동을 시작하도록 합니다. 경우에 따라 팬이 과열 또는 비정상적인 부하와 같은 문제가 발생하여 멈추는 경우 자동 재시작 기능이 활성화될 수도 있습니다. 팬의 특정 설계에 따라 일정 시간이 지나거나 조건이 정상으로 돌아오면 팬이 재시작을 시도합니다.

장점

향상된 안정성: 냉각 시스템이 계속 작동하도록 보장하여 장비 과열 및 잠재적 손상을 방지합니다. 이는 지속적인 작동이 가장 중요한 중요 애플리케이션에서 특히 중요합니다.
다운타임 감소: 자동 재시작 기능을 사용하면 팬을 재시작하기 위해 수동 개입을 기다릴 필요가 없습니다. 따라서 장비의 다운타임이 크게 단축되고 전반적인 생산성이 향상됩니다.
낮은 유지보수: 자동 재시작 기능은 사람의 모니터링 및 수동 재시작 작업의 필요성을 최소화하여 유지 관리 비용과 노력을 줄여줍니다.

기능 설명

DC 팬의 FG(주파수 발생기) 기능은 팬의 회전 속도에 대한 실시간 정보를 제공하는 중요한 기능입니다. 이 기능은 팬의 실제 회전 속도에 정비례하는 주파수 출력 신호를 생성합니다. 이 주파수 신호를 측정함으로써 사용자는 팬의 작동 상태를 정확하게 모니터링하고 팬이 예상 범위 내에서 작동하는지 확인할 수 있습니다. 이 기능은 팬의 성능을 정밀하게 제어하고 모니터링하는 것이 필수적인 애플리케이션에서 매우 중요합니다.

작동 원리

DC 팬 내부에는 FG 회로가 내장되어 있습니다. 팬이 회전할 때 FG 회로는 홀 효과 센서와 같은 센서를 사용하여 팬 블레이드의 움직임을 감지합니다. 팬 블레이드가 완전히 회전할 때마다 FG 회로는 고정된 수의 전기 펄스를 생성합니다. 이 펄스의 주파수는 팬의 회전 속도와 직접적인 관련이 있습니다. 회전 속도가 빠르면 출력 신호의 주파수가 높아지고, 회전 속도가 느리면 주파수가 낮아집니다. 생성된 주파수 신호는 외부 제어 시스템이나 모니터링 장치에서 쉽게 측정하고 처리할 수 있습니다.

장점

정밀한 모니터링: FG 기능을 통해 사용자는 팬의 회전 속도를 정밀하게 모니터링할 수 있으며, 이는 장비의 최적 작동 상태를 유지하는 데 매우 중요합니다. 팬의 정확한 속도를 파악함으로써 사용자는 기계적 고장이나 부하 증가로 인한 속도 감소와 같은 비정상적인 성능 변화를 감지할 수 있습니다.
조기 결함 감지: FG 기능이 제공하는 실시간 속도 모니터링 덕분에 팬 또는 팬이 냉각하는 장비의 잠재적 결함을 조기에 감지할 수 있습니다. 예를 들어 팬 속도가 현저히 떨어지면 베어링 마모나 공기 통로 막힘과 같은 문제를 나타낼 수 있습니다. 조기에 감지하면 적시에 유지보수가 가능하고 장비의 추가 손상을 방지할 수 있습니다.
시스템 통합 및 제어: FG 기능의 주파수 출력 신호는 다양한 제어 시스템에 쉽게 통합할 수 있습니다. 이를 통해 시스템의 온도에 따라 팬 속도를 조정하는 등 장비의 실제 작동 조건에 따라 팬의 속도를 지능적으로 제어할 수 있습니다. 에너지 효율과 시스템 성능을 개선하는 데 도움이 됩니다.

기능 설명

DC 팬의 RD(회전 감지) 기능은 팬의 회전 상태를 감지하는 전용 기능입니다. 이 기능은 팬이 원활하게 회전하고 있는지 또는 정지했는지에 대한 명확한 정보를 제공합니다. 이 기능은 냉각 시스템의 올바른 작동을 보장하고 팬 오작동으로 인한 장비의 잠재적 손상을 방지하는 데 중요한 역할을 합니다. RD 기능은 팬의 회전을 지속적으로 모니터링하여 이상 징후를 즉시 파악하고 적절한 조치를 취할 수 있도록 도와줍니다.

작동 원리

RD 기능에는 일반적으로 홀 효과 센서 또는 광학 센서와 같은 센서가 사용됩니다. 홀 효과 센서는 팬의 로터가 회전할 때 발생하는 자기장 변화를 감지하는 방식으로 작동합니다. 로터가 회전하면 센서를 통과하는 자기장 선이 변화하여 센서가 해당 전기 신호를 생성하도록 유도합니다. 이 신호는 팬의 제어 회로에서 처리되어 팬의 회전 상태를 결정합니다. 광학 센서의 경우 팬 블레이드의 회전에 의해 유발되는 빛의 차단 또는 반사를 감지하여 작동합니다. 제어 회로는 수신된 빛 신호를 분석하여 팬이 회전 중인지 여부를 확인합니다.

장점

장애 감지: RD 기능은 모터 고장, 블레이드 막힘 또는 전원 문제와 같은 요인으로 인해 팬이 회전을 멈추는 경우 신속하게 감지할 수 있습니다. 이러한 조기 감지 기능은 팬으로 냉각되는 장비의 과열을 방지하여 부품 손상 및 시스템 오작동의 위험을 줄여줍니다.
시스템 신뢰성: RD 기능은 팬의 회전을 지속적으로 모니터링하여 시스템의 전반적인 안정성을 향상시킵니다. 팬이 비정상적으로 회전하는 징후가 나타나면 운영자에게 알림이 전송되므로 사전 예방적 유지보수가 가능합니다. 이를 통해 적시에 수리 또는 교체를 예약할 수 있어 예기치 않은 다운타임을 최소화할 수 있습니다.
안전 강화: 산업 기계나 데이터 센터와 같은 일부 애플리케이션에서는 냉각 팬의 적절한 작동이 안전을 위해 필수적입니다. RD 기능은 냉각 시스템이 예상대로 작동하도록 하여 잠재적인 화재 위험이나 과열과 관련된 기타 안전 위험을 방지합니다.

당사의 DC 팬은 IP54 등급입니다.

기능 설명

당사의 DC 팬의 IP(Ingress Protection) 등급은 표준화된 시스템입니다. 이는 고체 입자 및 액체의 침입에 대한 팬의 저항 능력을 정확하게 정의합니다. 이 등급은 먼지, 오물, 물 튀김 및 기타 외부 오염 물질에 대한 팬의 보호 수준에 관한 중요한 정보를 제공합니다. IP54 등급을 받은 DC 팬은 어느 정도의 환경 문제를 처리할 수 있는 성능을 갖추고 있습니다. 이를 통해 고객은 특정 애플리케이션 시나리오에 가장 적합한 팬을 선택할 수 있어 안정적인 작동과 장기적으로 안정적인 성능을 보장할 수 있습니다.

등급 기준

IP 등급은 두 자리 숫자로 구성됩니다. 첫 번째 숫자는 고체 입자 유입에 대한 보호 수준을 나타내며, 0(보호 없음)에서 6(먼지 유입에 대한 완벽한 보호)까지 다양합니다. IP54 팬의 경우 첫 번째 숫자가 '5'인 것은 팬이 정상 작동을 방해할 수 있는 양의 먼지 유입으로부터 효과적으로 보호된다는 것을 의미합니다. 두 번째 숫자는 액체 유입에 대한 보호 수준을 나타내며, 0(보호 기능 없음)에서 8(특정 조건에서 장기간 물에 담가도 보호됨)까지 다양합니다. IP54 등급의 '4'는 팬이 모든 방향에서 튀는 물을 견딜 수 있음을 나타내며, 가끔 물이 튀는 환경에서 안정적인 보호 기능을 제공합니다.

기능 및 장점

다양한 환경에 대한 적응성: IP54 등급 DC 팬은 적응성이 뛰어나 다양한 환경에서 사용할 수 있습니다. 특정 산업 환경, 실외 전기 인클로저 및 일부 기계 장비와 같이 먼지와 가끔 물이 튈 수 있는 실내 및 실외 환경에 모두 적합합니다. 이러한 적응성 덕분에 DC 팬의 적용 범위가 크게 확장되었습니다.
향상된 내구성: IP54 보호 등급으로 먼지와 물이 팬 내부 부품으로 침투하는 것을 효과적으로 방지합니다. 따라서 오염 물질로 인한 부식, 단락, 기계적 마모의 위험이 크게 줄어듭니다. 그 결과 팬의 수명이 연장되고 유지보수 비용이 크게 절감됩니다.
안정적인 성능: IP54 보호 등급 덕분에 DC 팬은 시간이 지나도 안정적인 성능을 유지할 수 있습니다. IP 등급은 외부 오염 물질로부터 팬을 보호함으로써 다양한 조건에서 팬이 제대로 작동할 수 있도록 보장합니다. 이는 팬의 안정적인 작동이 장비의 전반적인 기능에 중요한 중요한 애플리케이션에서 특히 중요합니다.

기능 설명

DC 팬의 PWM(펄스 폭 변조) 기능은 고급 속도 제어 메커니즘입니다. 이 기능을 사용하면 전기 펄스의 폭을 변경하여 팬의 회전 속도를 조절할 수 있습니다. 이 기능은 풍량과 방열 용량을 유연하게 제어할 수 있어 팬이 다양한 작동 조건에 적응할 수 있도록 해줍니다. 항상 일정한 속도로 작동하는 대신 시스템의 실제 요구 사항에 따라 팬을 조정할 수 있어 에너지 효율을 높이고 열을 효과적으로 방출할 수 있습니다.

작동 원리

PWM 기능은 일련의 구형파 전기 펄스를 팬 모터에 보내는 방식으로 작동합니다. 이러한 펄스의 듀티 사이클(한 펄스 사이클의 총 시간에 대한 펄스가 높은(켜짐) 레벨에 있는 시간의 비율)에 따라 모터에 적용되는 평균 전압이 결정됩니다. 듀티 사이클이 증가하면 모터에 공급되는 평균 전압이 상승하여 팬이 더 빠르게 회전합니다. 반대로 듀티 사이클이 감소하면 평균 전압이 떨어지고 팬이 더 느리게 회전합니다. PWM 신호의 듀티 사이클을 지속적으로 조정함으로써 팬의 회전 속도를 넓은 범위 내에서 정밀하게 제어할 수 있습니다.

장점

에너지 효율성: PWM 기능을 사용하면 팬이 시스템의 냉각 요구 사항을 충족하는 데 필요한 최소 속도로 작동할 수 있습니다. 특히 시스템에 최고 속도의 냉각이 필요하지 않을 때 불필요한 전력 소비를 줄여줍니다. 결과적으로 에너지를 절약하고 운영 비용을 절감하는 데 도움이 됩니다.
조용한 작동: 냉각이 덜 필요한 경우 PWM 제어를 통해 팬이 저속으로 작동할 수 있습니다. 이렇게 하면 팬에서 발생하는 소음이 크게 줄어들어 더 조용한 작업 환경을 조성할 수 있습니다. 특히 데이터 센터와 같이 소음 감소가 중요한 고려 사항인 애플리케이션에 유용합니다.
팬 수명 연장: PWM 기능은 실제 냉각 수요에 따라 팬 속도를 조정하여 팬 부품의 마모를 줄여줍니다. 가능하면 팬을 저속으로 장시간 작동하면 팬의 수명을 연장하고 유지보수 및 교체 빈도를 줄일 수 있습니다.

애플리케이션 시나리오

PWM 제어 DC 팬은 다양한 분야에서 광범위하게 사용되고 있습니다. 컴퓨터 시스템에서는 CPU 온도에 따라 팬 속도를 조절하여 소음과 전력 소비를 최소화하면서 효율적인 냉각을 보장할 수 있습니다. 서버, 전원 공급 장치, 통신 장치와 같은 산업용 장비에서는 PWM 기능을 통해 다양한 부하 조건에서 최적의 작동 온도를 유지할 수 있습니다. 또한 차량 전기 시스템의 변화하는 방열 요구 사항에 적응할 수 있는 자동차 전자 장치에도 일반적으로 사용됩니다.

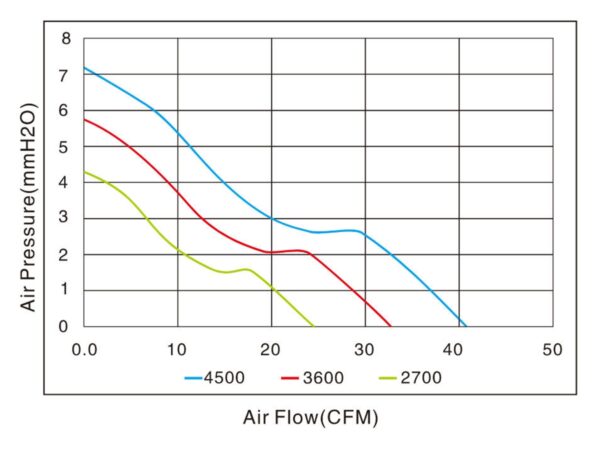

P&Q 곡선(정격 전압에서)

기술 매개변수

상장 모델	베어링 시스템	정격 전압	작동 전압	정격 전류	입력 전원	정격 속도	최대 공기 흐름		최대 정적 압력		소음 수준	무게
상장 모델	베어링 시스템	VDC	VDC	A	와트	RPM	CFM	m³/min	mmH₂O	인치H₂O	dBA	g
X7015D05HB	공	5	3.5~5.75	0.38	1.9	4500	40.72	1.16	7.16	0.28	40	50
X7015D05MB/S	볼/슬리브	5	3.5~5.75	0.28	1.4	3600	32.58	0.93	5.73	0.23	33	50
X7015D05LB/S	볼/슬리브	5	3.5~5.75	0.2	1	2700	24.43	0.69	4.3	0.17	27	50
X7015D12HB	공	12	7.0~13.8	0.3	3.6	4500	40.72	1.16	7.16	0.28	40	50
X7015D12MB/S	볼/슬리브	12	7.0~13.8	0.2	2.4	3600	32.58	0.93	5.73	0.23	33	50
X7015D12LB/S	볼/슬리브	12	7.0~13.8	0.14	1.68	2700	24.43	0.69	4.3	0.17	27	50
X7015D24HB	공	24	14.0~27.6	0.15	3.6	4500	40.72	1.16	7.16	0.28	40	50
X7015D24MB/S	볼/슬리브	24	14.0~27.6	0.1	2.4	3600	32.58	0.93	5.73	0.23	33	50
X6025D24LB/S	볼/슬리브	24	14.0~27.6	0.07	1.68	2700	24.43	0.69	4.3	0.17	27	50

참고:

모든 판독값은 정격 전압에서의 일반적인 값입니다. 사양은 사전 고지 없이 변경될 수 있습니다. 목록에 없는 속도 또는 전압 기능이 필요한 경우 당사에 문의하시기 바랍니다.
