As ventoinhas de resfriamento são componentes críticos em impressoras 3D, responsáveis por gerenciar a temperatura do filamento extrudado e dos componentes eletrônicos da impressora. Sua função principal é resfriar o plástico derretido à medida que é depositado, garantindo que ele solidifique rápida e corretamente antes que a próxima camada seja aplicada.

Este processo de resfriamento controlado é crucial para obter impressões de alta qualidade, pois impacta diretamente a adesão da camada, a precisão dimensional, o acabamento superficial e a integridade estrutural geral. O resfriamento inadequado é uma fonte comum de falhas de impressão, resultando em defeitos como empenamento, flacidez e formação de fios (stringing).

Types of Cooling Fans

Impressoras 3D utilizam vários tipos de ventoinhas, cada uma projetada para um propósito específico:

Ventiladores Axiais

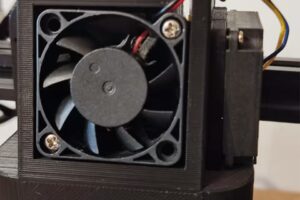

O tipo mais comum de ventoinhas empurra o ar paralelamente ao seu eixo de rotação. Elas são usadas principalmente para resfriar o hotend da impressora (para evitar que o calor suba pelo caminho do filamento) e para ventilar a placa-mãe e outros componentes eletrônicos.

Ventoinhas Radiais (Ventoinhas Sopradoras)

Essas ventoinhas puxam o ar do centro e o expelem em alta pressão por uma saída lateral. Este design cria um fluxo de ar concentrado e potente, tornando-as ideais para o resfriamento de peças — resfriando diretamente o filamento à medida que é extrudado na impressão.

Ventoinhas de Fluxo Cruzado

Usadas principalmente em impressoras 3D fechadas, essas ventoinhas fornecem uma ampla e uniforme folha de fluxo de ar através da câmara de impressão, ajudando a manter uma temperatura ambiente consistente.

Coolers de Chip e Ventoinhas de Gabinete

São ventoinhas menores e especializadas, projetadas para arrefecer componentes eletrónicos específicos, como drivers de motor de passo ou módulos de potência, evitando o seu sobreaquecimento.

Funcionalidade e Impacto na Qualidade de Impressão

A eficácia de uma ventoinha de arrefecimento tem um impacto direto e significativo na qualidade da impressão final, tanto mecânica quanto esteticamente.

Controle de Temperatura e Desempenho Mecânico

A função principal da ventoinha de arrefecimento da peça é gerir a temperatura do filamento após a extrusão.

Prevenção de Flacidez e Queda

Sem arrefecimento adequado, o filamento derretido em saliências e pontes irá ceder sob a gravidade antes de ter tempo de endurecer. Uma ventoinha de arrefecimento forte solidifica estas características no lugar, permitindo a impressão de geometrias complexas.

Prevenção de Empenamento e Enrolamento

Por outro lado, se um filamento for arrefecido demasiado rapidamente ou de forma desigual, pode encolher rapidamente, fazendo com que os cantos da impressão se levantem da base (empenamento) ou as camadas superiores se enrolem.

Isto é especialmente problemático para materiais com alta contração térmica, como o ABS. Uma gestão adequada do arrefecimento garante uma mudança gradual de temperatura, o que melhora a adesão das camadas e mantém a precisão dimensional da impressão.

Qualidades Estéticas e Acabamento Superficial

O arrefecimento também determina o aspeto e a sensação final de uma impressão. A taxa de arrefecimento afeta a estrutura cristalina do plástico, o que influencia a sua aparência.

Temperaturas de impressão mais altas com menos arrefecimento tendem a produzir um acabamento mais suave e brilhante, enquanto temperaturas mais baixas com arrefecimento agressivo resultam frequentemente numa aparência mais mate.

O arrefecimento eficaz também é fundamental para prevenir imperfeições na superfície, bolhas e filamentos (finos fios de plástico entre partes separadas da impressão), que ocorrem quando o bico está demasiado quente e o filamento não é arrefecido rapidamente o suficiente.

Problemas Comuns e Soluções

Compreender os problemas comuns relacionados com o arrefecimento é fundamental para uma impressão 3D bem-sucedida.

Flacidez em Saliências e Pontes

Isto é causado por arrefecimento insuficiente. A solução é aumentar a velocidade da ventoinha de arrefecimento da peça para solidificar o filamento mais rapidamente.

Enrolamento ou Levantamento de Cantos (Empenamento)

Isto resulta de um arrefecimento excessivo ou desigual, fazendo com que a impressão encolha e se separe da base. Para corrigir isto, reduza a velocidade da ventoinha de arrefecimento para as camadas iniciais, use uma base de impressão aquecida para manter a base quente e, para materiais sensíveis, use um invólucro para manter uma temperatura ambiente estável.

Perda de Detalhes e Filamentos

Estes problemas são frequentemente causados por excesso de calor, fazendo com que o filamento escorra do bico. A solução é aumentar o resfriamento, diminuir a temperatura de impressão e garantir que as configurações de retração estejam devidamente calibradas.

Estratégias de Resfriamento Específicas para Materiais

Diferentes filamentos possuem propriedades térmicas únicas e, portanto, exigem diferentes estratégias de resfriamento.

Ácido Polilático (PLA)

Beneficia-se muito de um resfriamento agressivo. É prática comum operar o ventilador de resfriamento da peça a 100% da velocidade após as primeiras camadas. Isso permite detalhes nítidos, balanços limpos e excelente ponteamento.

Acrilonitrila Butadieno Estireno (ABS)

Requer uma abordagem muito mais matizada. O ABS é propenso a rachaduras e empenamento se resfriado muito rapidamente. Deve ser impresso com o ventilador de resfriamento desligado ou em uma velocidade muito baixa (30-50%). O uso de uma câmara aquecida é altamente recomendado para manter a temperatura ambiente estável e evitar correntes de ar.

Polietileno Tereftalato Glicol (PTG)

Situa-se entre o PLA e o ABS. Beneficia-se de algum resfriamento para reduzir o filamento e melhorar os detalhes, mas o resfriamento excessivo pode causar má adesão da camada. As velocidades do ventilador geralmente variam de 20% a 100%, dependendo da geometria específica da impressão.

Poliuretano Termoplástico (TPU)

Como filamento flexível, o TPU é menos dependente do resfriamento do que os materiais rígidos. No entanto, algum resfriamento pode ajudar a gerenciar sua viscosidade e reduzir bolhas ou filamentos, especialmente em impressões detalhadas.

Manutenção e Atualizações

Para garantir o desempenho ideal, os ventiladores de resfriamento exigem manutenção regular. Poeira e detritos podem se acumular nas pás, reduzindo o fluxo de ar e a eficiência. A limpeza regular dos ventiladores manterá um resfriamento consistente.

Para usuários que buscam melhorar o desempenho, a atualização para ventiladores de maior qualidade e mais potentes pode proporcionar benefícios significativos, levando a uma melhor qualidade de impressão, especialmente em modelos complexos. Além disso, ao imprimir com materiais que emitem vapores, a ventilação adequada é essencial tanto para a qualidade da impressão quanto para a segurança do usuário.
